LED日行灯(白天行驶灯)产品介绍

一、综述

LED昼行灯系是一种车用新型绿色电光源，业已通过RDW E4标准认证。整套灯具无污染、无噪音、无电子干扰，由于采用了先进的恒流控制技术，发光均匀、光色饱满、持久恒定。由于价格适中、品质上乘、服务优良，产品一经推出就受到客户的广泛好评

二、基本规格

1.       名称：LED昼行灯

2.       型号：ELN——H005

3.       认证标准：DRW  E4

4.       认证编号：E4 — 87R — 000011

5.       LED构成：

每套LED灯由左灯（L）、右灯（R）二个灯具构成，分别置于汽车二个前大灯下方的格栅中。

6.       灯具组成：

每个灯具由电路板、反光碗及灯壳、灯罩、电缆构成。

7.       电路板：

每块电路板含5个LED大功率发光二极管及成套电子控制元器件。

三、主要技术指标

1.       额定工作电压：DC  12V

2.       额定总工作电流：  DC  1.12A

3.       额定总功耗：13.44W

4.       减光总电流：DC  0.66A

5.       减光总功耗：7.92W

四、极限技术指标：

1.       最高工作电压：DC 24V 历时1分钟

2.       超额工作电压：DC 18V 历时1小时

3.       连续工作时间≥24小时，其间最大电流波动≤±2mA

4.       最高表面温度（外壳）≤60℃（环境温度为20℃时）

五、LED发光二极管主要技术指标：

1.     色温范围6000-6700K

2.       功率 1W（单个LED灯）

3.       额定工作电流≤300 mA

4.       电流稳定性≤±2 mA (24小时内)

5.       亮度在70-90LM之间（左右严格对称）

六、电子保护

1.       高压保护

当电源电压≥15.5V时控制部分自动脱离，LED灯由外电源直接供电工作，以保护控制模块不受损害。

2.       低压保护

当电源电压≤9V时LED灯自动关闭，系统受到保护。

3.       失频保护

当控制频率异常时，自动关闭LED灯，以保护控制模块及LED灯。

4.       错接保护

当LED灯的三根电缆线即VBB（黑色 电源）VSS（接地 棕色）VC（减光控制灰色）任意错接，对电路无任何损害，接错灯不亮，接对灯就亮，并能减光控制，极大方便安装。

七、其他性能

1.       抗振动

灯具抗振动性能符合汽车行业相关技术规范要求

2.       耐水耐腐蚀性

灯具耐水耐腐蚀性能符合汽车行业相关技术规范要求

3.       外观

灯具外表无明显凹陷、裂口、变形、表面整洁光滑无毛刺，轻微刮痕、污垢、气泡等不大于3点。灯罩内及反光碗周边无明显胶水堆积痕迹及白色颗粒。

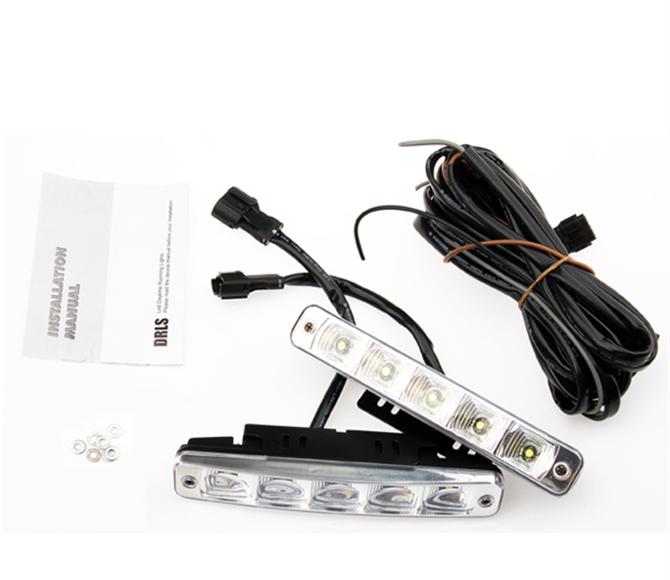

4.       包装

包装盒内应包括左右灯具各一个，电缆线总成一根及二个金属搭扣便于安装，分别安放在三个内包装盒内，并附有一份安装使用说明书。
